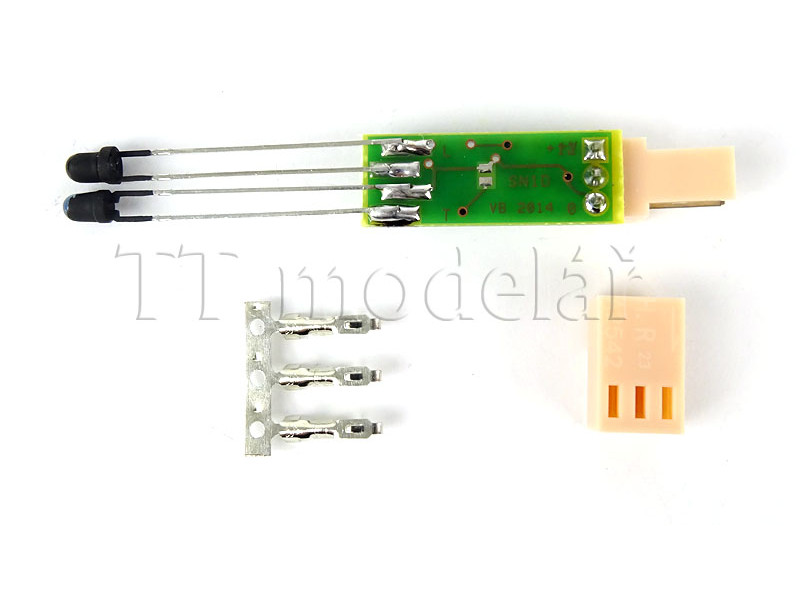

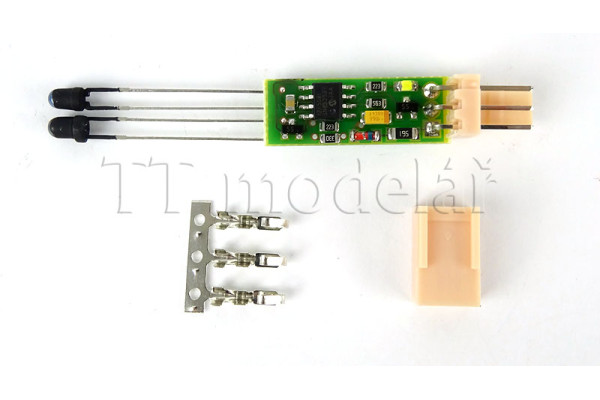

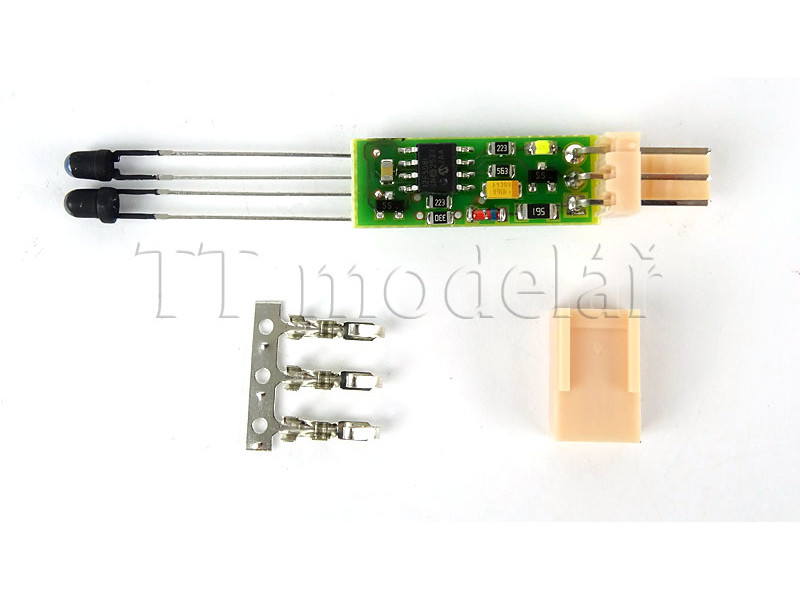

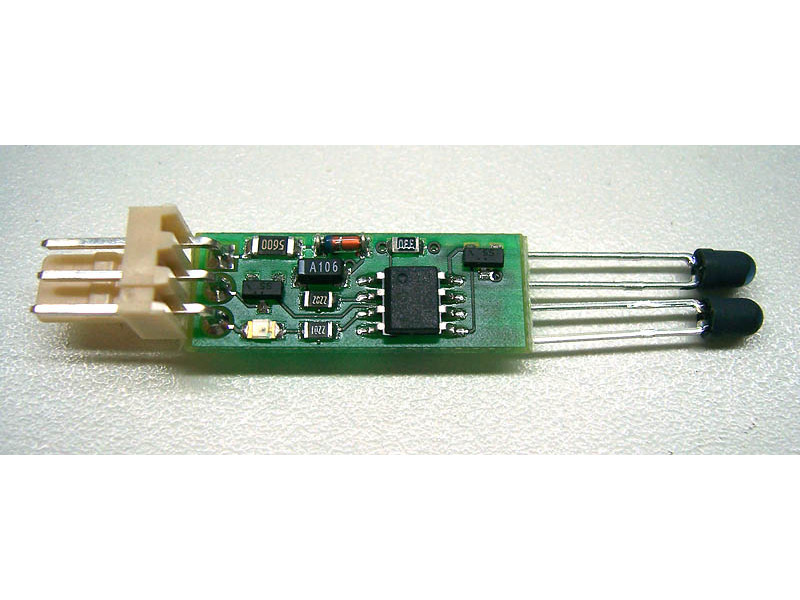

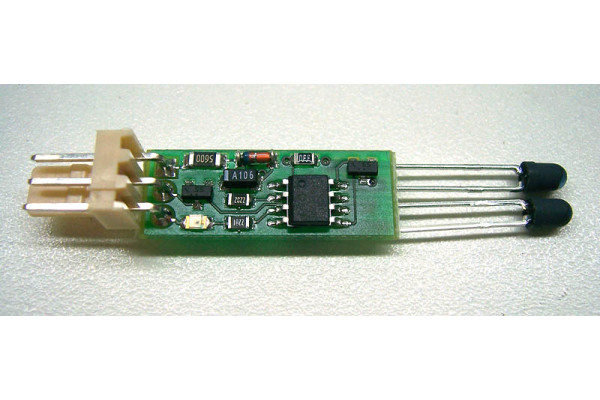

Optický senzor SN1D kat.č. 914 je elegantní, moderní a velmi spolehlivá náhrada kolejových kontaktů či jazýčkových relé. Přítomnost vozidla vyhodnocuje reflexním principem, nezávisle na barvě podvozku vozidla. Díky procesorovému zpracování vysílaného signálu není nutné vybavovat vozidla reflexními prvky a zajišťuje bezchybné fungování za běžných světelných podmínek ( denní světlo, zářivky, tma atd. ) ale i při vyšším stupni osvětlení ( přímé sluneční světlo, halogenové osvětlení atd. )

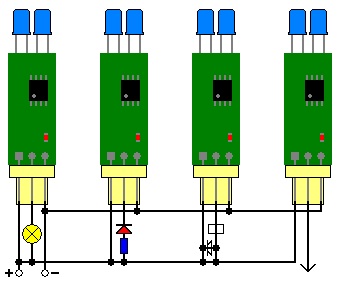

Optický senzor lze použít pro ovládání různých komponentů na vašem kolejišti, a to s napětím 12V a max. 200 mA. Při vyšším proudovém odběru nebo jiném napětí nutno použít přídavné relé.

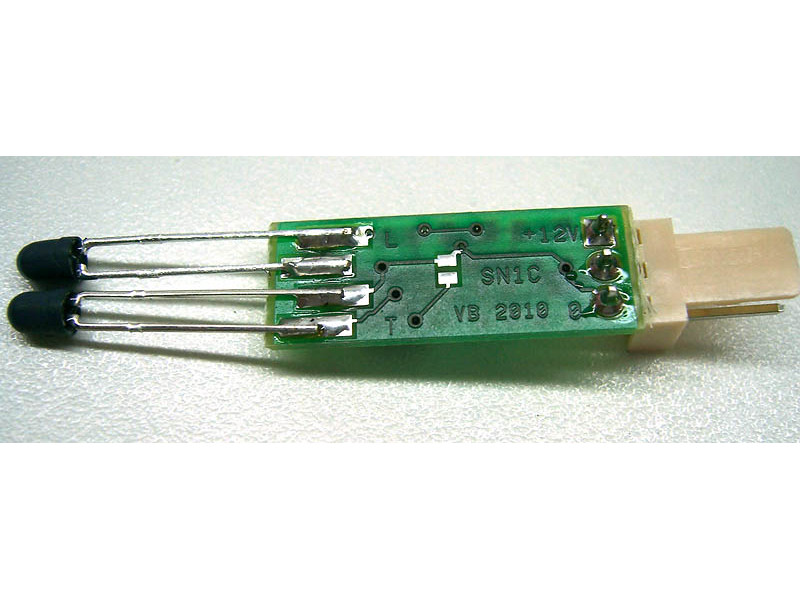

Po odstínění optických prvků je výstup aktivní ještě cca 1,5s. Tato prodleva slouží jako filtr při průjezdu soupravy a tím vyhodnotí celou soupravu jako jeden celek ( vhodné při použití s modulem přejezdu PR3C, řídící elektronikou Zhlavík atd. ) Prodlevu lze vypnout proletování dvojice pájecích plošek na rubové staně desky senzoru. Pak je senzor možné použít např. pro detekci mezery mezi vagony u rozpojovače atd.

Technické parametry:

• Napájení: 12VDC / 13mA
• Proudové zatížení: max. 200mA
• Optické prvky: 2 x 3mm ( infradioda a fototranzistor )
• Detekční dosah: 20 - 50 mm

Indikace LED:

• Krátké blikání: klidový stav
• Trvalý svit: detekce aktivní - výstup sepnutý
